Sandstrahlanlage im Bau
Avatar
slooowrider

2660 Posts
(Offline)
1
9. Oktober 2014 - 20:47

Der 350er Kompressor ist nun fertig. Also kann es mit dem nächsten Schritt weitergehen, mit dem Bau einer Sandstrahlanlage!

Ein altes Stahlgestell hatte ich noch übrig. Die alten kleinen Räder habe ich abgeflext und auch alle nicht benötigeten Winkel und Träger.

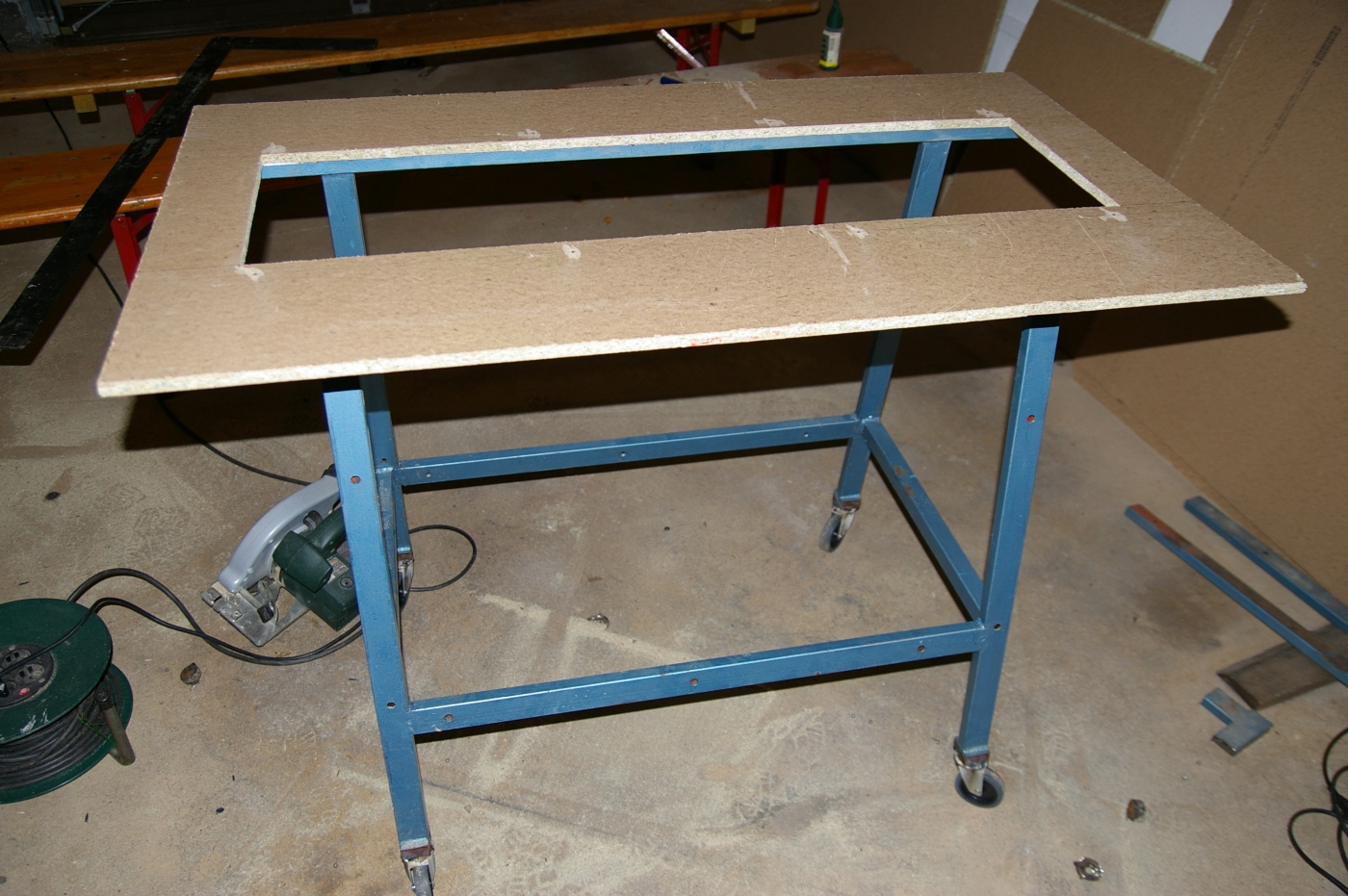

Sandstrahlanlage1.JPGImage Enlarger
Die Grundplatte habe ich aus einer OSB-Platte zugeschnitten und angeschraubt.
Mit Peter habe ich dann Abends größere Räder von einem Transportbrett angeschweißt.

Weiter geht es morgen...

"Wer Freiheit aufgibt um Sicherheit zu gewinnen, wird beides verlieren!" | © Benjamin Franklin

Gast
2
9. Oktober 2014 - 22:01

Mal sehen wie gut das funktionieren wird.

Avatar
slooowrider

2660 Posts
(Offline)
3
10. Oktober 2014 - 19:44

Ich denke schon. Es könnte höchstens an der niedrigen Luftleistung scheitern. Trotz starken 350l/min Ansaugleistung ist das doch für das Standstrahlen etwas wenig. Bin aber doch zuversichtlich.

Neuer Stand:

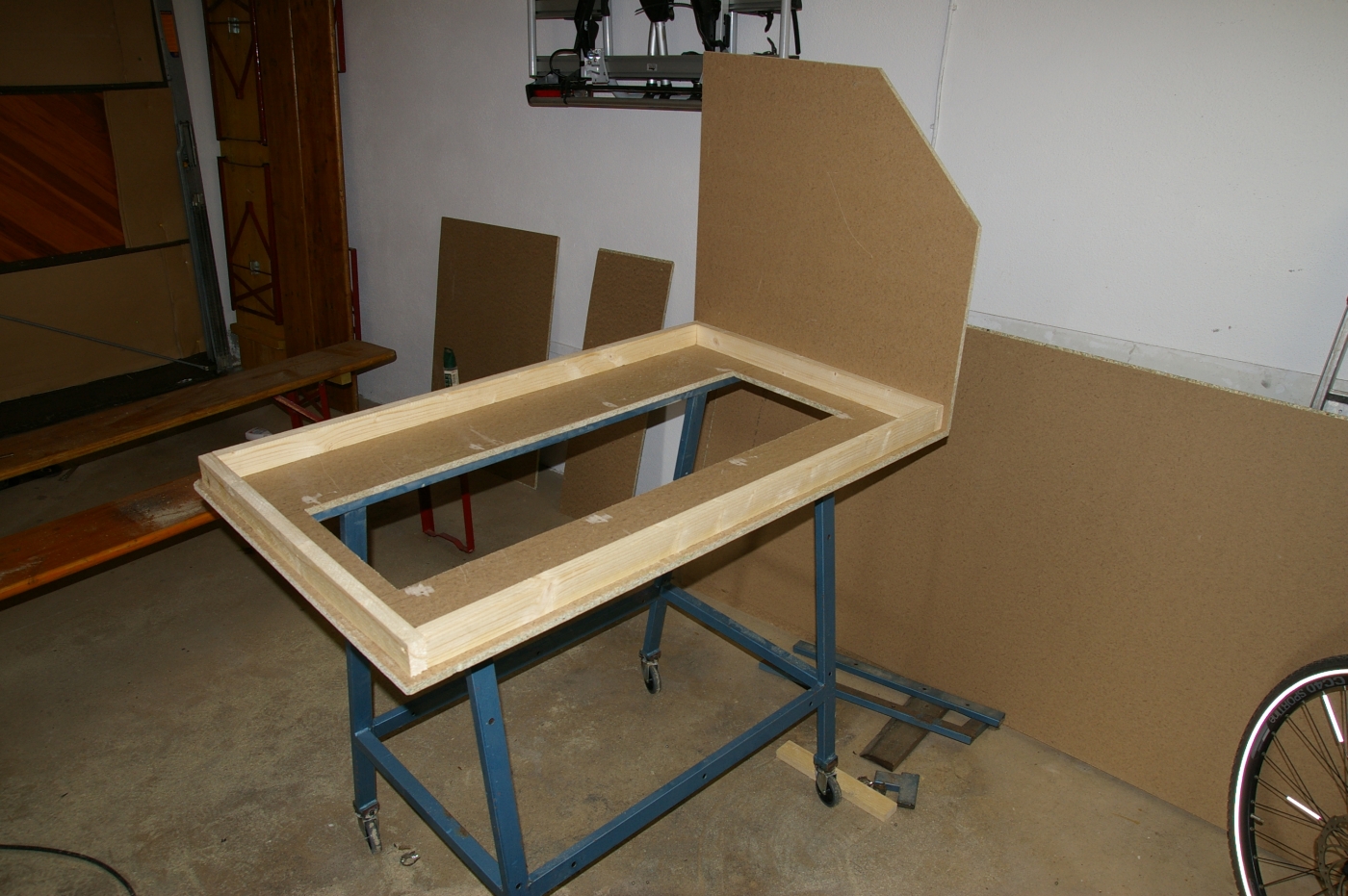

Sandstrahlanlage2.JPGImage EnlargerDie Grundplatte hat einen Ausschnitt für das Strahlgut. Das wird später durch eine Rutsche/Schütte abtransportiert, damit sich in der Box keine Haufen sammeln können.

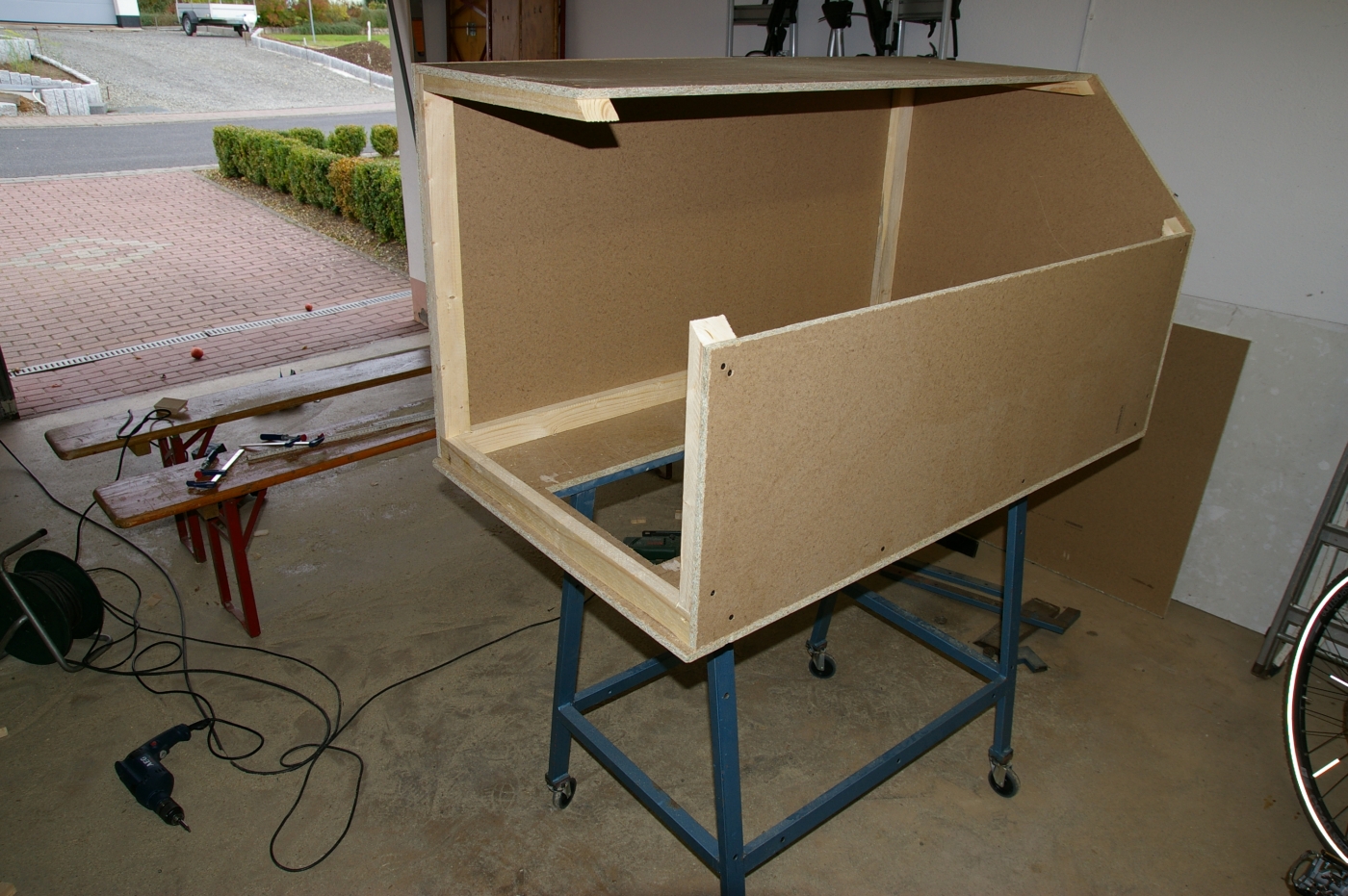

Sandstrahlanlage3.JPGImage Enlarger
Nach ein paar Stunden fehlen noch die Tür und die Platte mit der Sichtscheibe.

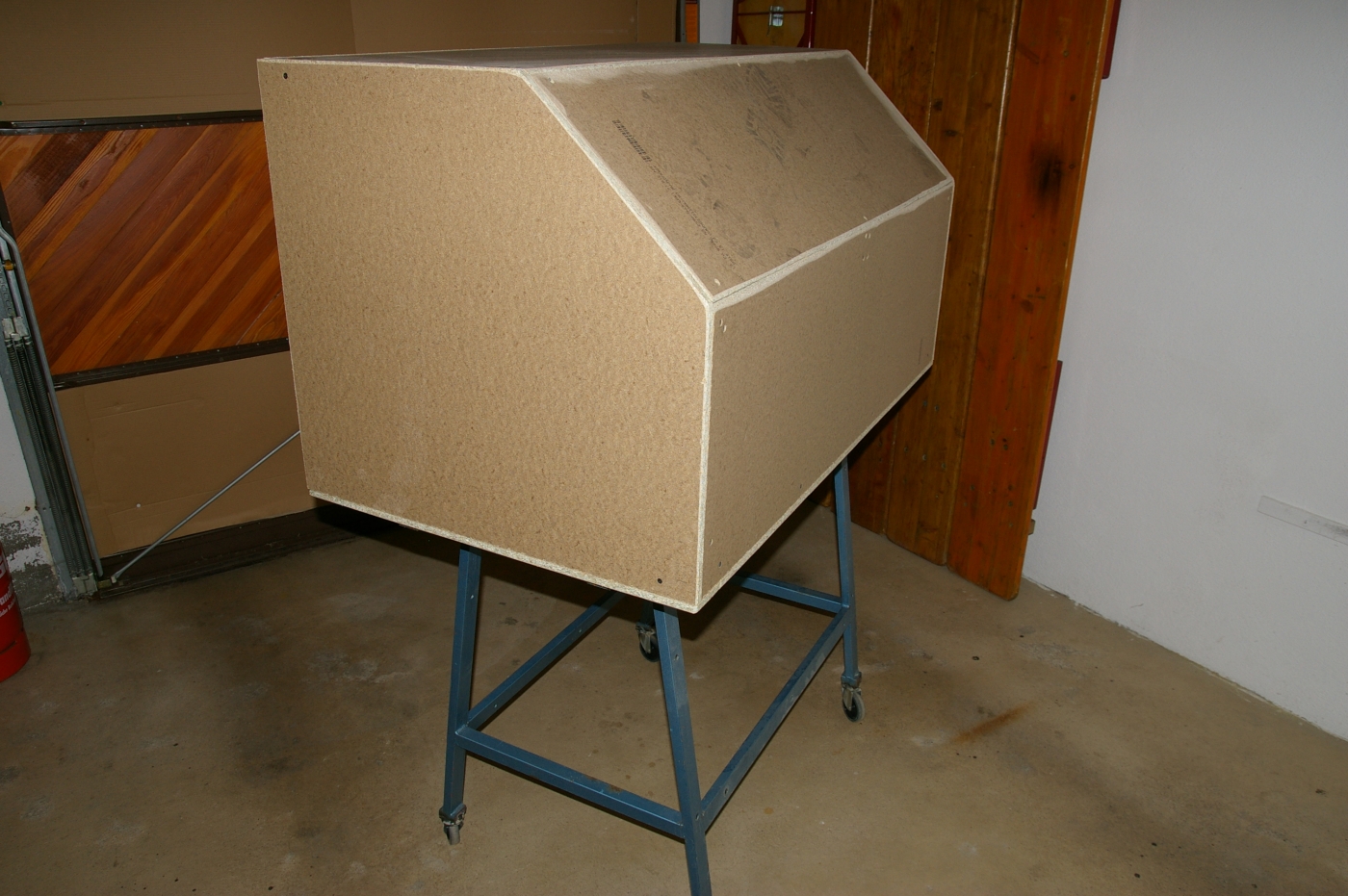

Sandstrahlanlage4.JPGImage Enlarger
Später am Tag... Es fehlen noch die Ausschnitte für Arme und Sichtscheibe, sowie die Rutsche/Schütte.

Außenmaße Box: 1200 x 700 x 650 (L x T x H)
Also groß genug um selbst Autofelgen oder den PAV darin strahlen zu können.

"Wer Freiheit aufgibt um Sicherheit zu gewinnen, wird beides verlieren!" | © Benjamin Franklin

Gast
4
10. Oktober 2014 - 23:13

Bau das Ding unbedingt so, dass die Ansaugung für das Strahlgut der tiefste Punk ist, sich aber kein "Studel" bilden kann. Das Problem haben wir bei unserer Strahlkabine, wenn man nicht aufpasst entsteht ein "Loch" im Strahlgut und es kommt nix mehr nach, das nervt einfach nur tierisch.



Wenn das Ding fertig ist: ich hätte hier noch ein paar "Testopfer" liegen ... ;)

Avatar
slooowrider

2660 Posts
(Offline)
5
11. Oktober 2014 - 22:37

Ich weiß noch nicht genau wie ich das mache. Vielleicht fange ich das Strahlgut auch in der Rutsche/Schütte auf und füll es zum Strahlen, durch eine Öffnung an der tiefesten Stelle, in einen Eimer um... Wirkt für mich jedenfalls problemfreier. Oder hat jemand einen besseren Tipp?

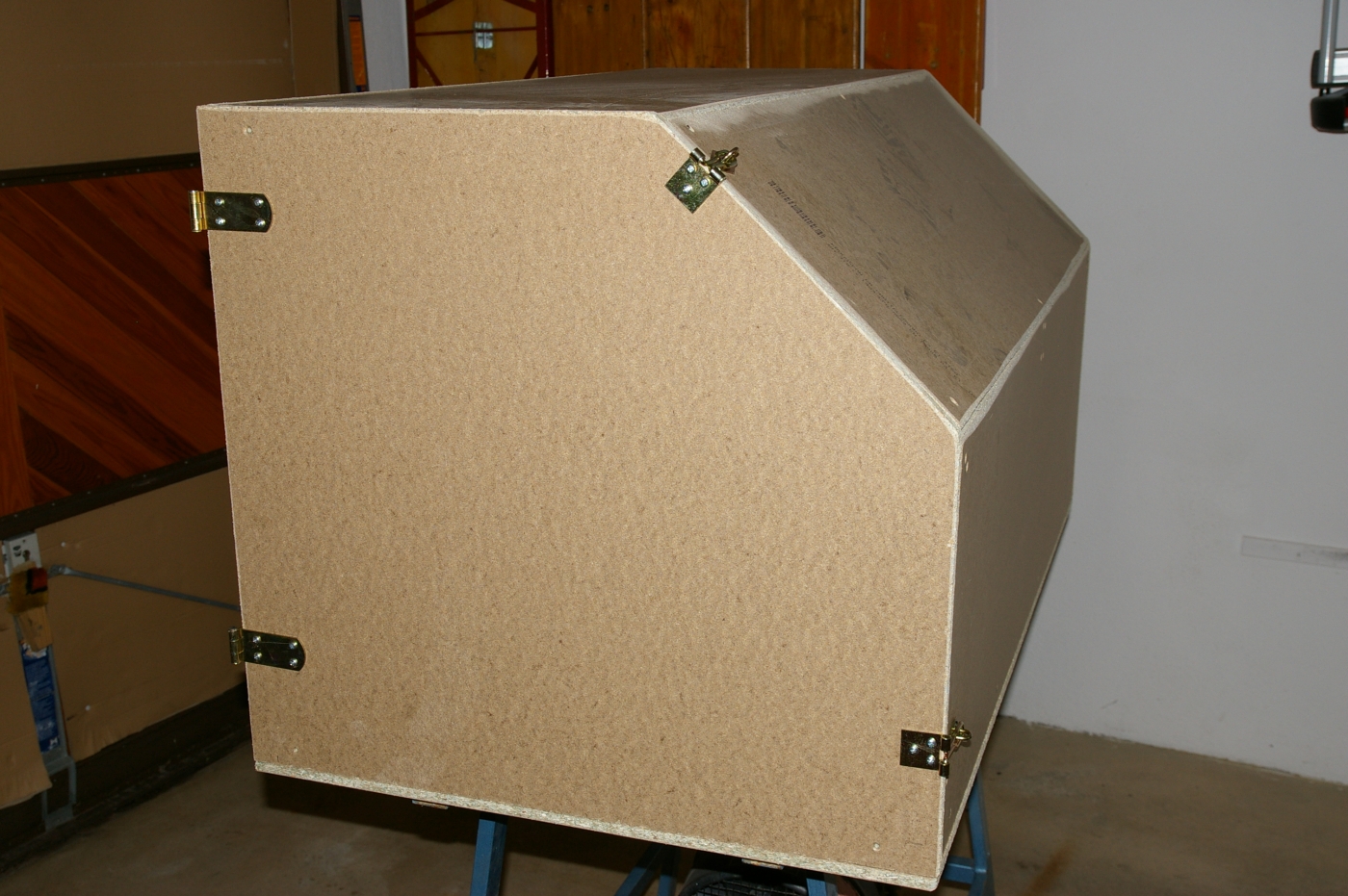

Sandstrahlanlage5.JPGImage Enlarger
Die Tür hängt jetzt an ihren Scharnieren und vorne sind zwei Spannbeschläge dran, damit die Tür gegen die Dichtung gepresst wird.
Wenn so eine Anlage im Innenraum benutzt werden soll, muss sie wirklich staubdicht sein. Das gibt sonst Sauerei!

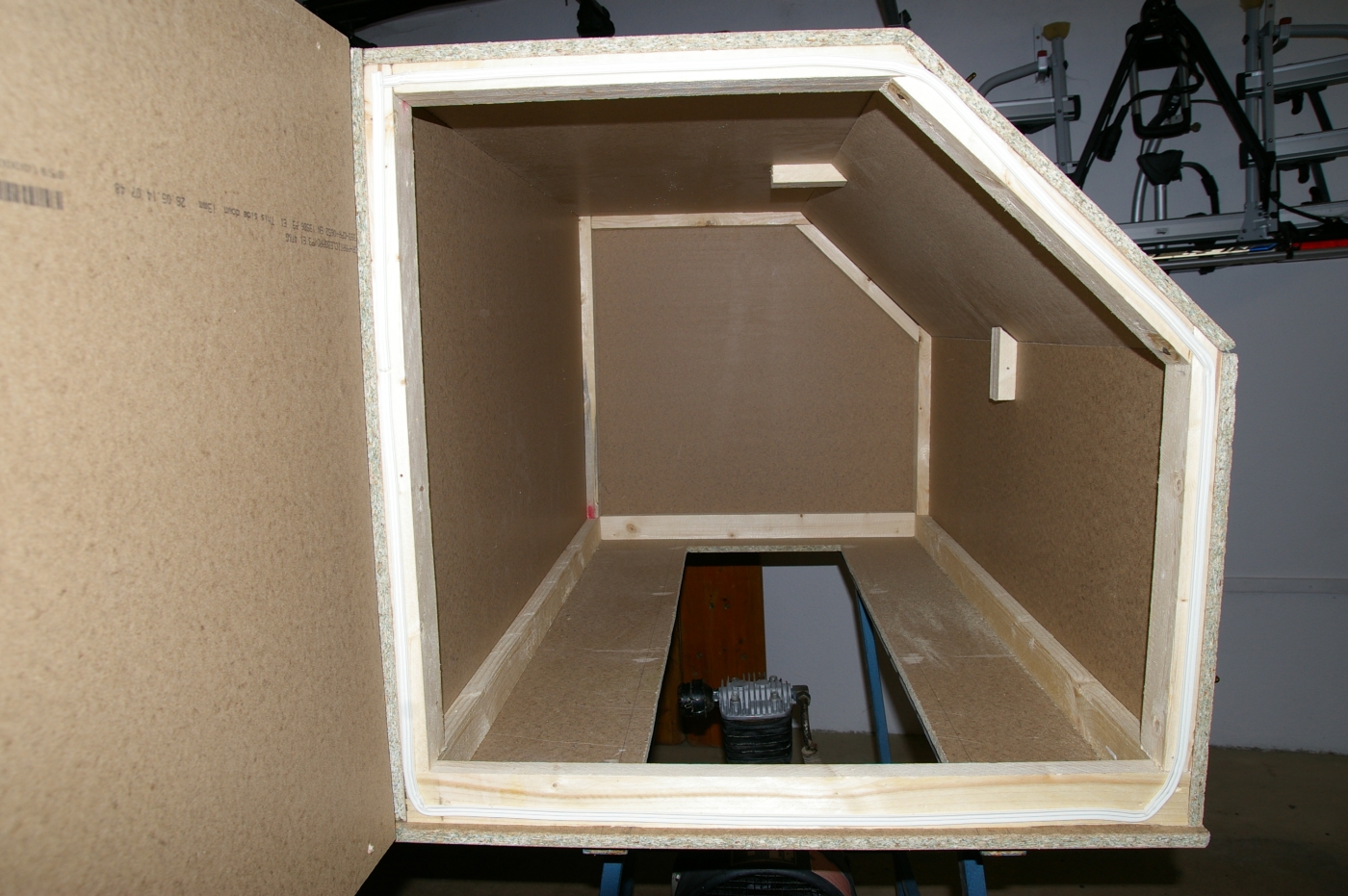

Sandstrahlanlage6.JPGImage Enlarger
Der Innenraum ist schön geräumig. Die Innenmaße habe ich aber noch gar nicht ausgemessen. Zu sehen ist auch die Türdichtung in weiß.

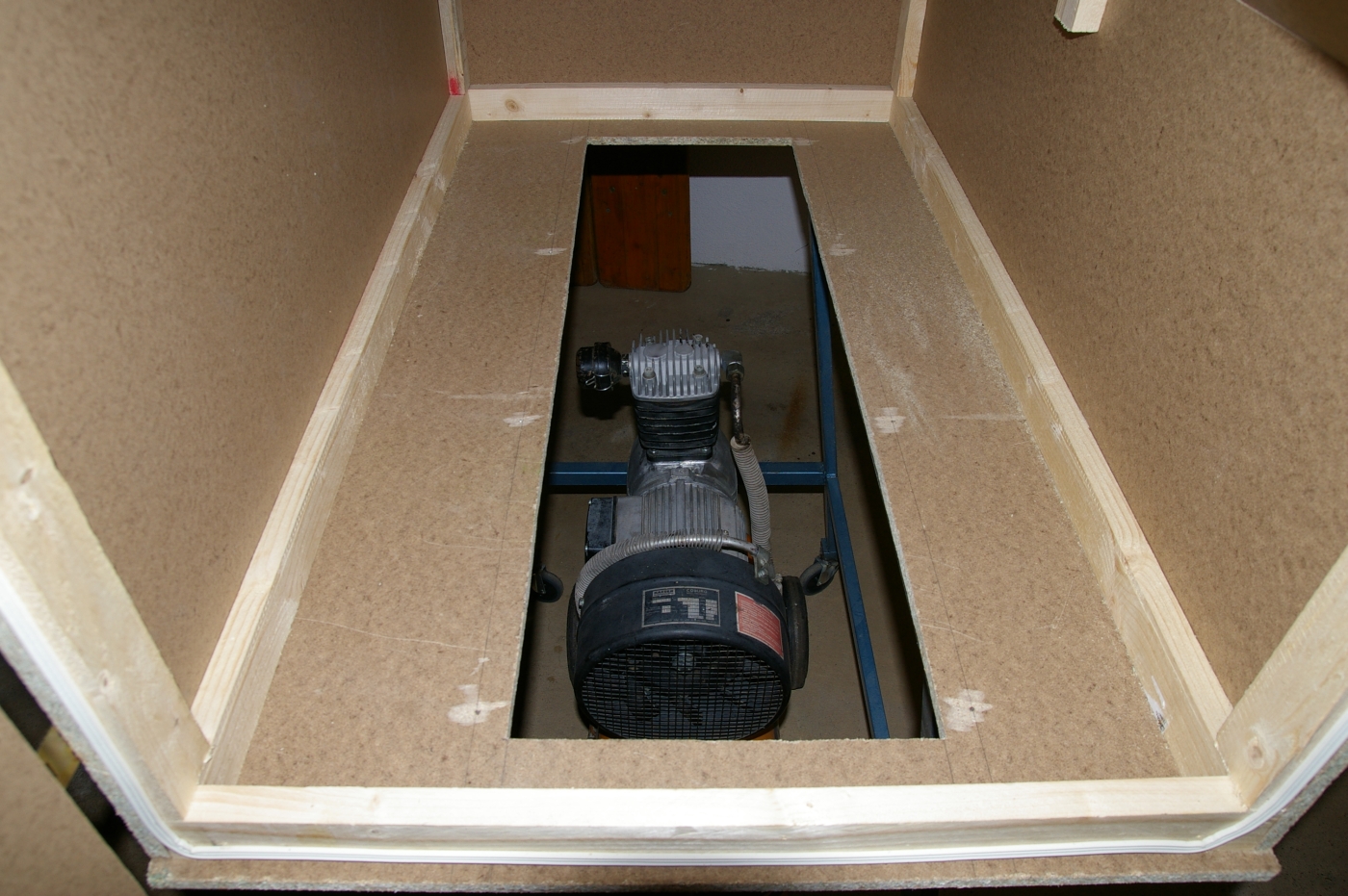

Sandstrahlanlage7.JPGImage Enlarger
Blick durch die Öffnung auf den Kompressor. Die Rutsche/Schütte muss ich so bauen dass der Kompressor noch Platz im Gestell findet.

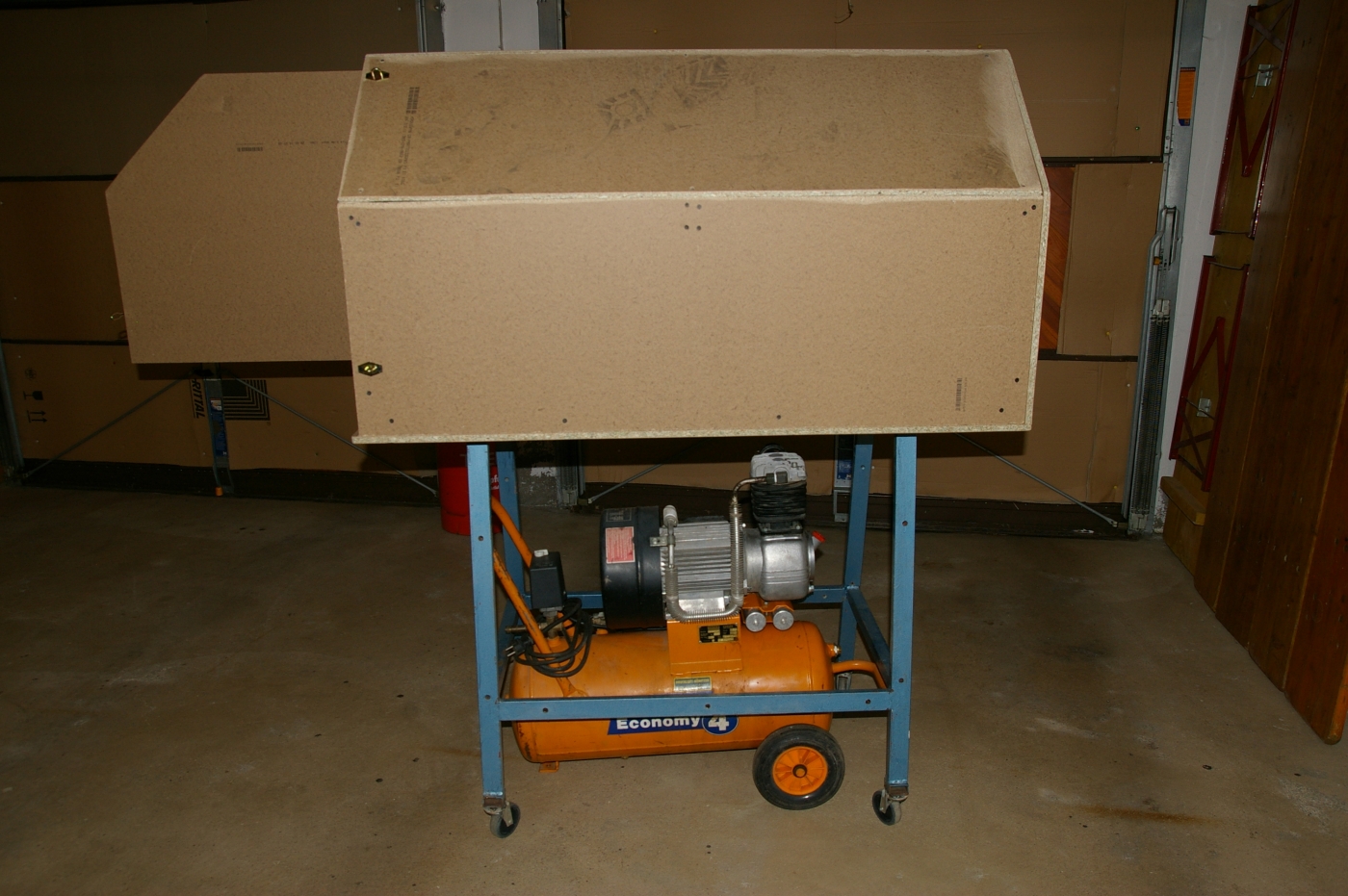

Sandstrahlanlage8.JPGImage Enlarger
Das Gestell wirkt so als wäre es genau für diesen Kompressor gebaut worden. Passt exakt.
Den Kompressor werde ich mit Gummis am Gestell befestigen, damit die Anlage rollbar ist und der Kompressor leiser. Vielleicht wird dieser dann auch noch eingehaust und mit Schallschutz versehen, aber nur wenn ich Lust habe...

"Wer Freiheit aufgibt um Sicherheit zu gewinnen, wird beides verlieren!" | © Benjamin Franklin

Gast
6
11. Oktober 2014 - 22:56

100%ig staubdicht sind die Teile nie, Strahlstaub ist so ziemlich das fieseste Zeug das es gibt.



Ich würde den Boden der Kabine einfach als leicht schräge Ebene ausführen und an einer Seite den Absauger anbringen. Das Strahlgut sollte schon zirkulieren, sonst bist nur nur am umeimern.

Avatar
slooowrider

2660 Posts
(Offline)
7
12. Oktober 2014 - 00:00

Naja das kriegt man schon so hin, dass es einem nicht die Bude zunebelt. Auch wenn ein wenig durchkommen sollte. Das ist wie mit Sahara-Sand.

Ich baue jetzt erst einmal die Rutsche und entscheide dann wie ich das mit der Rückführung des Strahlguts mache. Es zirkulieren zu lassen, hätte schon was...

"Wer Freiheit aufgibt um Sicherheit zu gewinnen, wird beides verlieren!" | © Benjamin Franklin

Gast
8
12. Oktober 2014 - 11:12

Bei unseren gekauften Kabinen geht einfach der Zuführungsschlauch der Pistole zum tiefsten Punkt der Kabine. Diese dient gleichzeitig als Vorratskammer für das Strahlgut.

Die ganz kleine Billigkabine hat nicht mal ein Gitter über dem Strahlgut, die  "große" hingegen schon. Das ist m.E. die bessere Bauweise, denn die Kabine ohne Gitter hat schon des öfteren ein Kleinteil angesaugt, welches dann mühsam aus dem Ansaugschlauch gefischt werden musste.

Avatar
slooowrider

2660 Posts
(Offline)
9
15. Oktober 2014 - 18:10

Gut also brauche ich ein Gitter über dem Strahlgut...



Heute gings weiter:

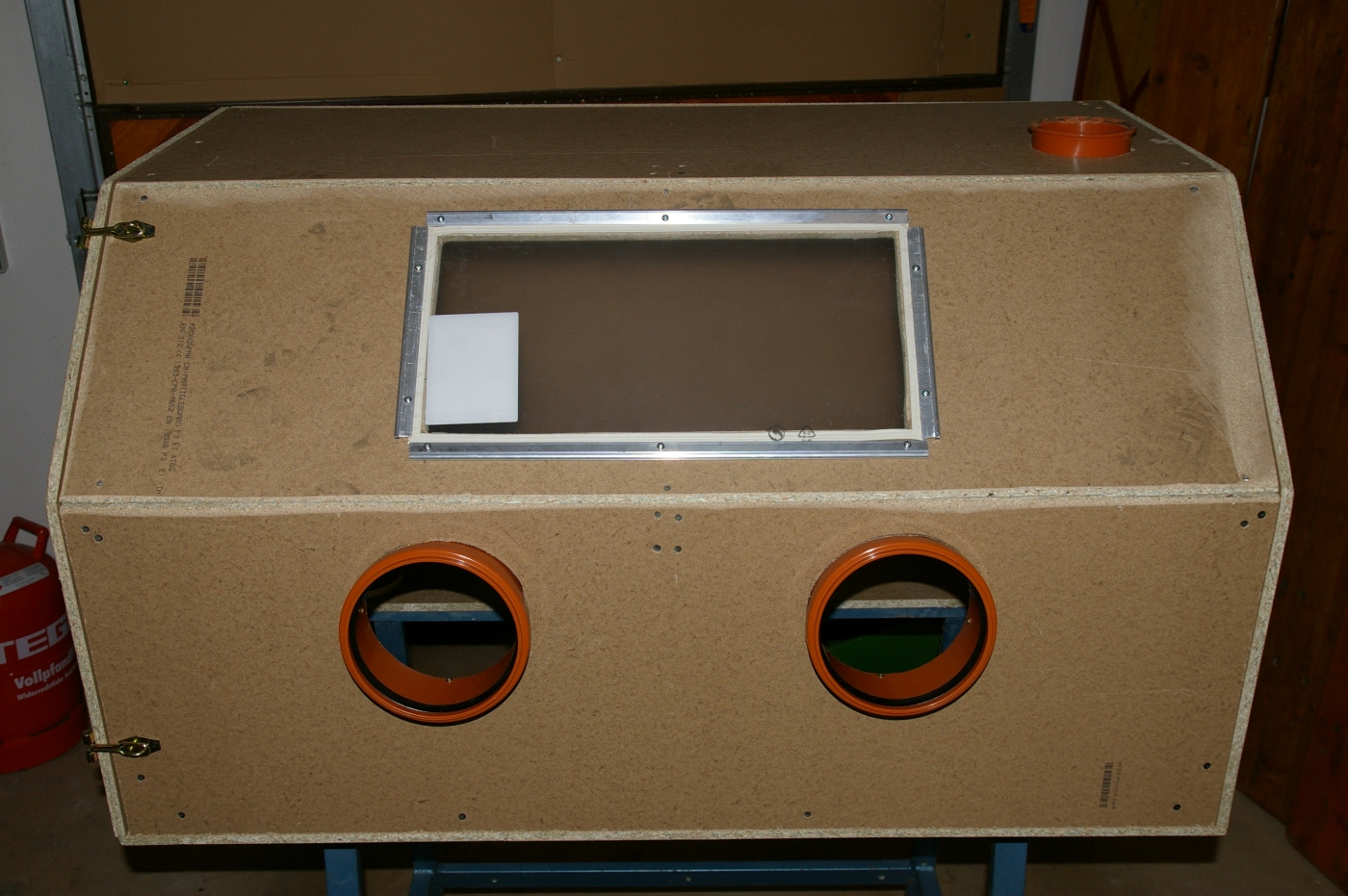

Sandstrahlanlage9.JPGImage Enlarger
Die Scheibe ist drin, sowie die Löcher für die Handschuhe und oben auf der Kabine das Lüftungsloch. Dort fehlt noch der Luftfilter.
Die Abflussrohre sind leicht nach oben geneigt. Es wird sich zeigen, ob so ein angenehmes Arbeiten möglich ist. Bisher bin ich noch skeptisch. Passt nicht 100%ig wie ich mir das vorher gedacht habe.



Jetzt fehlt eigentlich nur noch die Rutsche/Schütte und das Abdichten...

"Wer Freiheit aufgibt um Sicherheit zu gewinnen, wird beides verlieren!" | © Benjamin Franklin

Gast
10
15. Oktober 2014 - 19:53

Fenster ist ein bissl klein, aber sonst sieht das schon recht gut aus.

Wenn das Teil fertig ist, kannste Bauanleitungen bei eBay verticken zur refinanzierung.

Avatar
slooowrider

2660 Posts
(Offline)
11
15. Oktober 2014 - 22:53

Och da habe ich schon Anlagen mit deutlich kleinerem Fenster gesehen. Die 250x500mm reichen mir locker schließlich ist man mit dem Gesicht genau davor. Außerdem ist das das Maß der Plexiglasscheiben von meinem örtlichen Baumarkt. So kann ich sie sehr einfach ersetzen, wenn sie blind wird, ohne schneiden zu müssen. Die kosten nur 3€ während eine Echtglasscheibe (20€) plus Schutzfolie (7€) wirtschaftlich Null Sinn macht.

Ich will auch noch einen Staubsaugeranschluss anbringen. Dafür ist auch die Lüftungsöffnung, damit der Druckausgleich gewährleistet ist.



Anleitungen gibts schon gute umsonst. Z.B. hier: http://www.maurer-ma.....abine.html
Außerdem würde ich mich schämen für sowas Geld zu verlangen. :)

"Wer Freiheit aufgibt um Sicherheit zu gewinnen, wird beides verlieren!" | © Benjamin Franklin

Gast
12
15. Oktober 2014 - 23:50

Schamgefühl hat noch niemanden reich gemacht ... ;)

Wenn du da einen Staubsauger dran hängst, dann verpass dem Ding einen Feinstaubfilter VOR dem Motor. Andernfalls dürfte die Restlebensdauer des Staubsaugers recht gering sein.

Avatar
slooowrider

2660 Posts
(Offline)
13
16. Oktober 2014 - 00:08

Ist ein Industriesauger. Das passt schon...
